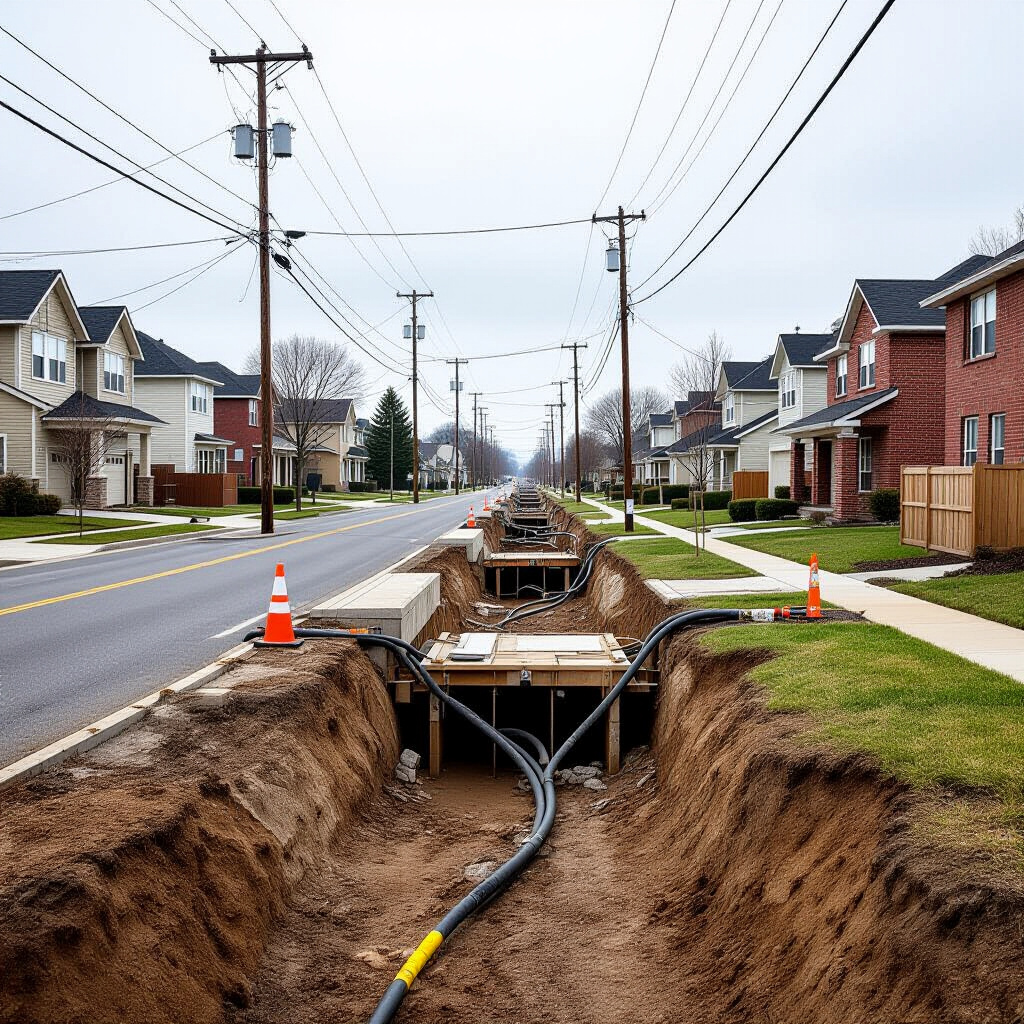

Воздушные и подземные линии электроснабжения: что учитывать при выборе

Типы линий и их конструктивные особенности

При сравнении воздушных линий и подземных кабелей рассматриваются конструкция опор и проводников, типы изоляции и методы защиты. Воздушные линии обычно используют стальные или железобетонные опоры с натянутыми проводами; распространённый материал проводников — алюминиевый сердечник с стальным армированием (ACSR). Длина пролёта между опорами для распределительных линий чаще лежит в диапазоне 50–300 м, что влияет на механические нагрузки и выбор натяжения. Для кабельных трасс характерно применение изоляции из сшитого полиэтилена (XLPE) или этилен-пропиленовой резины (EPR) и брони из стальных лент или проволоки при необходимости механической защиты. Подробные рекомендации и сравнение вариантов размещения линии можно найти на сайте https://stroyguru.com/zagorodnoe-stroitelstvo/vozdushnaya-ili-podzemnaya-liniya-elektrosnabzheniya/.

Конструкция и ключевые элементы воздушных линий

Конструкция включает опоры, изоляторы, растяжки и проводники. Изоляторы могут быть керамическими или полимерными, их электрическая прочность и механическая стойкость задают рабочую дистанцию и допустимую нагрузку. Для линий среднего и высокого напряжения распространены опоры с фазным разносом, обеспечивающим минимальные расчётные расстояния между проводами и до земли. Ввиду открытого размещения линии подвержены ветровым и ледовым нагрузкам, что требует расчёта на сочетанные силы и учитывания собственного веса проводников при температурах от −40 до +40 °C в проектных условиях.

Конструкция, изоляция и защита подземных кабелей

Подземные кабели состоят из токопроводящей жилы, изоляции (XLPE или EPR), экрана и при необходимости брони. Бронирование стали повышает стойкость к механическим повреждениям при прокладке в траншеях. Глубина заложения, выбор обратной засыпки и применение короба или лотка влияют на тепловой режим: глубина 0,7–1,2 м типична для распределительных кабелей, а для кабелей средней и высокой мощности глубина может увеличиваться с учётом требований к изоляции и соседним коммуникациям. Проектирование включает расчёт допустимой температуры изоляции и токовой нагрузки с учётом теплопроводности грунта и параметров засыпки.

Технические критерии при выборе трассы

Надёжность, нагрузочная способность и тепловой режим

Надёжность оценивается частотой отказов и устойчивостью к экстренным внешним воздействиям. Воздушные линии легче подвергаются разрыву при сильном ветре или обледенении, тогда как подземные кабели защищены от атмосферных явлений, но зависят от грунтовых условий. Нагрузочная способность кабеля определяется его сечением и тепловым сопротивлением окружения; при неверном расчёте возможный перегрев изоляции приводит к сокращению срока службы. Для распределительных кабелей расчёт токовой нагрузки учитывает тепловое сопротивление грунта и фактор заполнения траншеи, что напрямую влияет на допустимую длительную нагрузку.

Диагностика, локализация повреждений и время восстановления

Возможности диагностики различаются: для подземных кабелей применяют отражательную диагностику с помощью TDR/OTDR, метод сопротивления/пробойный генератор (Thumper) и измерения частичных разрядов; точность определения расстояния до повреждения обычно составляет единицы метров. Для воздушных линий диагностика осуществляется визуально, с помощью тепловизоров и систем мониторинга натяжения. Время восстановления электроснабжения при повреждении воздушной линии обычно короче и часто укладывается в часы (при доступности техники и отклонениях в пределах одной линии), тогда как восстановление подземного кабеля требует раскопок, замены участков и может занимать от суток до двух недель в зависимости от тяжести повреждения и условий доступа.

Влияние природных условий и грунтовых характеристик

Воздействие ветра, льда и молний на воздушные линии

Воздушные линии подвержены динамическим нагрузкам ветра и накоплению льда на проводах; сочетание этих факторов увеличивает нагрузку на опоры и может вызывать провисание. Молниевые воздействия приводят к перенапряжениям, для защиты применяют громоотводы и разрядники. Расчёт на ветровые и ледовые нагрузки выполняется по проектным нормам с учётом вероятностных величин ветра и толщины ледяного слоя, что влияет на выбор сечения проводника и тип опоры.

Глубина заложения, уровень грунтовых вод и плотность грунта

Уровень грунтовых вод и химическая агрессивность среды влияют на выбор оболочки кабеля и необходимость дренажа. В местах с высоким УГВ требуется глубокая прокладка или применение материалов с повышенной коррозионной стойкостью; при плотных и каменистых грунтах необходима более мощная бронировка или использование лотков. Глубина заложения прямо влияет на тепловой режим: при недостаточной глубине увеличивается отдача тепла в атмосферу, при большой — повышается тепловое сопротивление слоя грунта и снижается допустимая нагрузка.

Безопасность и нормативно-правовые требования

Системы заземления, молниезащита и защита от перенапряжений

Для воздушных линий характерны внешние громоотводы и грозозащитные тросы, подключённые к земле через систему заземления. Для подземных трасс важна симметрия заземляющих контуров и правильное выполнение экранов жил для ограничения возможностей перенапряжений. Применяются ограничители перенапряжений (ОПН) для защиты от импульсных выбросов; их расчёт и выбор зависят от класса напряжения линии и уровня ожидаемых перенапряжений.

Охранные зоны, согласования и проектная документация

Проектирование требует соблюдения нормативных ограничений по охранным зонам, расстояниям до зданий и других коммуникаций, а также оформления проектной документации и согласований с собственниками земли и профильными органами. Охранные зоны определяют минимальные отступы, которые ограничивают размещение строений и деревьев и влияют на трассировку сети.

Экологические и эстетические соображения

Влияние на растительность, почву и восстановление территории

Прокладка кабеля требует траншейных работ, что приводит к нарушению корневой системы растений и изменению структуры почвы; восстановление включает уплотнение, замену плодородного слоя и посевы. Воздействие на почву зависит от глубины и ширины траншеи, а также от характера обратной засыпки. При выборе трассы учитывают минимизацию вырубки леса и сохранение водоохранных зон.

Приёмы минимизации визуального воздействия воздушных опор

Для уменьшения визуального влияния применяются низкие опоры в населённых зонах, выбор материалов и цветовых решений, а также размещение линий вдоль существующих коридоров коммуникаций. Альтернативы включают частичную закладку кабелей в особо чувствительных зонах или использование комбинированных трасс, где воздуховые участки сочетаются с подземными для сохранения ландшафта.

Эксплуатация, ремонт и ресурсоёмкость владения

Плановые осмотры, аварийные работы и доступность техники

Воздушные линии требуют регулярного визуального и инструментального осмотра опор и проводников; доступность автоспецтехники и подъезда к опорам ускоряет обслуживание. Для подземных сетей плановая диагностика включает измерения сопротивления изоляции, тепловой контроль и периодические испытания высоковольтным пробоем; ремонт требует специализированной техники для раскопа и сварки кабелей-стыков.

Методы уменьшения длительности отключений и ускорения восстановления

Системы мониторинга состояния с датчиками натяжения, токов и температуры позволяют своевременно обнаруживать перегрузки и дефекты, что сокращает время локализации аварий. Для подземных кабелей применяют автоматизированные системы учёта и дистанционной диагностики, а также подготовленные запасы ремонтных материалов и готовые типоразмеры муфт; для воздушных линий — оперативное использование бригад и подвижной техники, возможность переключения нагрузки по резервным цепям.
