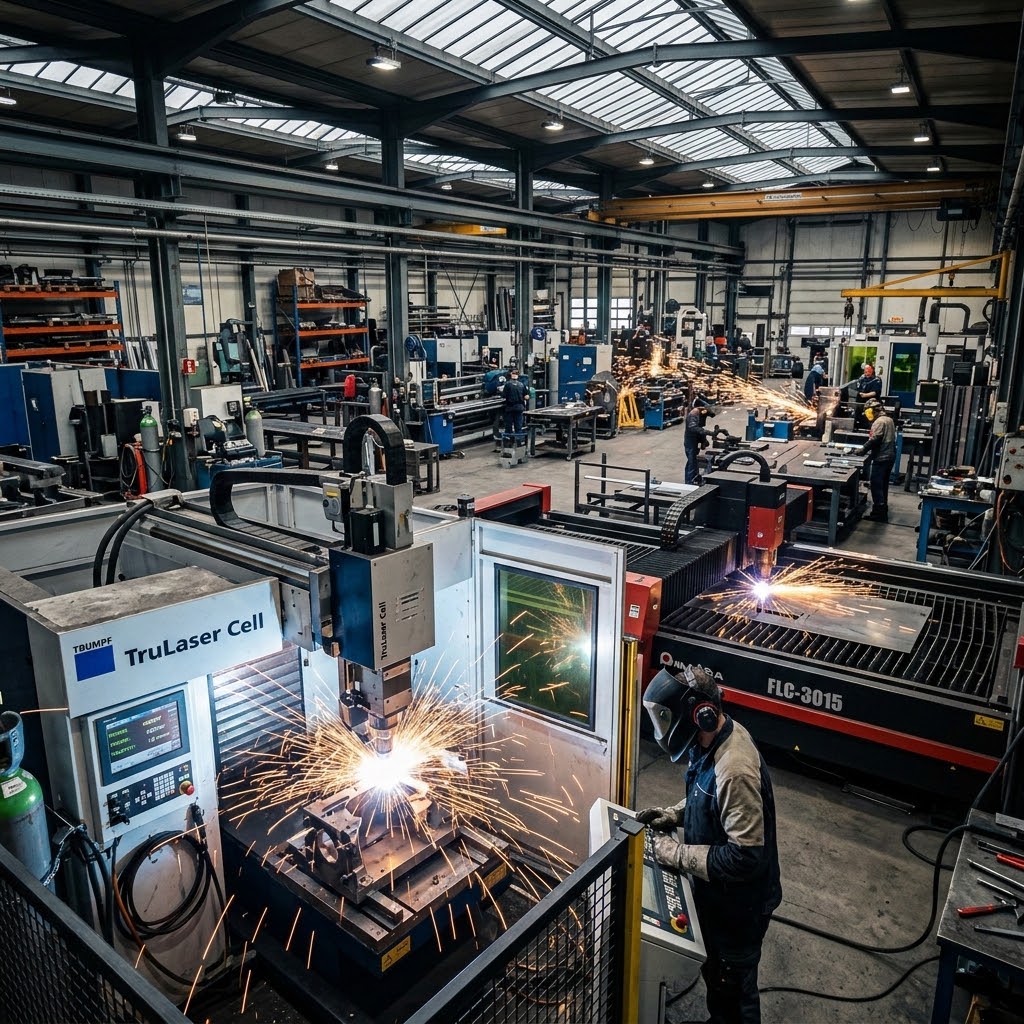

Лазерное оборудование для сварки и резки металла: виды, принципы работы и области применения

Типы лазерного оборудования для резки и сварки металла

Лазерное оборудование для обработки металлов делится по типу источника излучения: волоконные (fiber), CO2, дисковые (disk) и твердотельные с неизменяемой активной средой типа Nd:YAG/Nd:YVO4. Каждая группа характеризуется собственной длиной волны и конструктивными особенностями оптической трассы, что влияет на область применения и требования к оптике; для выбора оборудования см. оборудование для лазерной сварки и резки.

Часто указываются длины волн: CO2 — 10,6 мкм, волоконные и большинство дисковых — около 1,03–1,06 мкм, Nd:YAG — 1,064 мкм. Типичный диапазон мощности для промышленного оборудования составляет от сотен ватт до нескольких киловатт (0,5–20 кВт), что определяет скорость резки и глубину проплавления.

Критерии выбора: длина волны, мощность, режим работы

При выборе учитываются длина волны, номинальная и пикова́я мощность, режим работы (непрерывный CW или импульсный), а также требуемая плотность мощности в фокусе. Длина волны определяет коэффициент поглощения металла, а мощность — скорость резки и глубину проплавления. Для отражающих материалов выбор длины волны критичен: высокая отражательная способность уменьшает эффективность при неподходящей длине волны.

Сравнение: волоконные, CO2, дисковые и импульсные источники

Волоконные лазеры обеспечивают передачу излучения по оптоволокну, компактную конструкцию и высокую электрическую эффективность; подходят для большинства листовых работ и интеграции со станками ЧПУ. CO2-лазеры имеют длину волны 10,6 мкм и требуют алюминизированных или стеклянных оптических систем; применимы для неметаллических материалов и ряда металлов при специфической оптике. Дисковые источники на активной середе Yb:YAG дают длины волны около 1,03 мкм и комбинируют высокую среднюю мощность с хорошим качеством пучка. Импульсные режимы (широкий диапазон длительностей от наносекунд до миллисекунд) применяются для точечной сварки, микросварки и минимизации тепловой зоны.

Физические принципы взаимодействия лазера с металлом

Поглощение, нагрев, плавление и испарение материала

Лазерное излучение поглощается поверхностным слоем металла с последующим нагревом, плавлением и при достаточной плотности мощности — испарением. Процессы протекают на временных масштабах от микросекунд до миллисекунд для сварки и резки листов. Плотность мощности в фокусе фокусное пятно задаёт ширину реза и плотность энергии: при диаметре пятна 20–200 мкм достигаются разные режимы — от тонкой резки до глубокого проплавления.

Роль длины волны, отражения и теплопроводности

Длина волны определяет коэффициент поглощения: металлы с высокой отражательностью требуют большей начальной мощности или подходящей длины волны для эффективного начала процесса. Высокая теплопроводность (например, у алюминия и меди) увеличивает тепловую зону и требует более высокой плотности мощности или повышенной скорости для ограничения деформаций. Отражающие материалы также увеличивают риск повреждения оптики при несоответствующем выборе источника.

Технологические параметры и режимы обработки

Настройка мощности, скорости, фокусировки и частоты импульсов

Оптимальное сочетание мощности и скорости определяется требуемой глубиной проплавления и допустимой тепловой зоной. Для стали толщиной 1–20 мм обычно подбирают мощность и скорость так, чтобы поддерживать заданную плотность энергии на единицу длины реза; при увеличении толщины требуется рост средней мощности или использование кислорода в качестве ассистирующего газа для экзотермической помощи. В импульсных режимах частота и скважность влияют на суммарную энергию и тепловое накопление: импульсный режим снижает тепловую деформацию при тонкой обработке за счёт локализации энергии.

Режимы для тонких листов и для толстого металла

Для тонких листов (<1–2 мм) предпочтительны малые фокусные пятна и импульсный режим с короткими длительностями для минимизации деформации. Для толстых листов (10–20 мм) применяются высокомощные CW-режимы с увеличенным диаметром фокуса для глубокого проплавления или поэтапная обработка с несколькими проходами; часто используется кислород как ассистирующий газ для увеличения скорости и глубины реза.

Комплектующие станка и архитектура оборудования

Источник излучения, оптика и волоконная передача

Ключевые узлы — источник излучения, оптическая система с фокусирующей схемой и волоконная передача (при наличиe волоконного лазера). Фокусное пятно, объективы и защитные окна формируют распределение плотности мощности; коэффициент передачи волокна и окна влияет на доступную мощность на заготовке. Оптическая система требует регулярной очистки и калибровки для поддержания стабильной мощности и точности фокуса.

Системы подачи, охлаждения и управления ЧПУ

Станок включает систему подачи заготовки, систему охлаждения источника (жидкостную или воздухоохлаждение для малой мощности), и систему управления ЧПУ с датчиками положения и камерным контролем. Контроль температуры охладителя и мониторинг потребляемой мощности служат индикаторами состояния источника; отказ охлаждения приводит к снижению выходной мощности и потенциальному повреждению активной среды.

Безопасность, эксплуатация и техобслуживание

Меры защиты, вентиляция и контроль излучения

При работе обязательны защитные ограждения и оптические фильтры, предотвращающие рассеянное излучение; инструменты индивидуальной защиты включают средства защиты глаз, соответствующие длине волны и уровню излучения. Вентиляция и локальная вытяжка необходимы для удаления паров и аэрозолей, образующихся при резке и сварке; система фильтрации должна соответствовать объёму выпускаемых газов и частиц.

Плановое обслуживание оптики, охлаждения и источника

Регулярные процедуры включают очистку и замену защитных окон, проверку выравнивания оптической трассы, калибровку мощности, контроль стабильности излучения и проверку состояния охлаждающей жидкости. Журналы техобслуживания фиксируют параметры источника и аварийные события; своевременная замена расходных элементов и проверка датчиков уменьшают риск дефектов.

Области применения и практические примеры

Типичные отрасли и технологические сценарии применения

Лазерная резка и сварка используются в машиностроении, приборостроении, электронике, судостроении и в производстве облицовок и каркасов. Типовые сценарии включают раскрой листов толщиной от долей миллиметра до десятков миллиметров, сварку швов глубиной до нескольких миллиметров при высоких скоростях и микрообработку с минимальной термической деформацией.

Ограничения технологий и приёмы работы со сложными материалами

Ограничения связаны с отражательной способностью и теплопроводностью металла, наличием покрытий и примесей. Типичные дефекты — поры и включения из-за загрязнений или неправильного газового режима, трещины при чрезмерном перегреве или скоростном изменении, неполное проплавление при несоответствии мощности и скорости, скошенные кромки при плохой фокусировке. Для работы с медью и алюминием применяют увеличение плотности мощности, специализированную волновую длину или предварительную шлифовку поверхности; при необходимости вводят сканирование фокуса или многопроходную стратегию.
